Cheville HBR pour fixation de cadre sur blocs creux

La cheville idéale pour fixation de cadres sur blocs creux
Cheville HBR pour fixation de cadre sur blocs creux
Présentation du produit

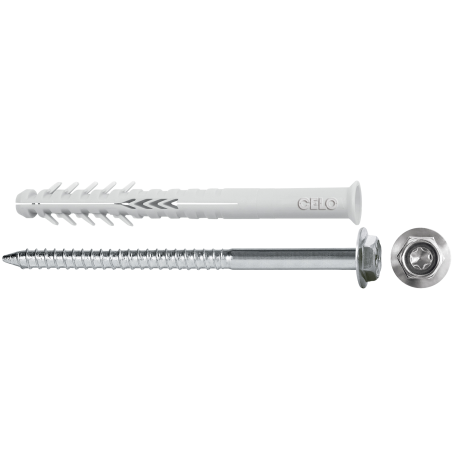

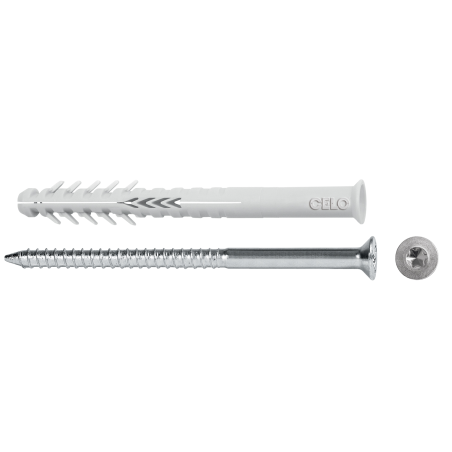

La cheville HBR pour fixation de cadres sur blocs creux est particulièrement adaptée de par ses grandes profondeurs d'ancrage. La longueur et la capacité d'expansion confèrent à cette cheville des valeurs d'arrachement élévées. Ses 10 ailettes supérieures l'empêchent de se tordre à l'intérieur du trou de perçage. La cheville HBR pour fixation de cadres sur blocs creux est agréée pour différentes empreintes de vis de sécurité CELO.
Liste de références
Filtres
Diamètre de vis (mm)
5
7
Fermer
Diamètre de perçage (mm)
8
10
Fermer
Profondeur de perçage (mm)
80
100
Fermer
Profondeur de l'ancrage (mm)
70
90
Fermer
Longueur de l'ancrage (mm)
80
100
115
135
160
200
240
Fermer
Épaisseur Max. de l'installation (mm)
10
25
45
70
110
150
Fermer
Référence
d
J
9880HBR
910100HBR
910115HBR
910135HBR
910160HBR
910200HBR
910240HBR
Diamètre de vis (mm)
d
J
5-6
6-7
6-7
6-7
6-7
6-7
6-7
Diamètre de perçage (mm)
d
J
8
10
10
10
10
10
10
Profondeur de perçage (mm)
d
J
80
100
100
100
100
100
100
Profondeur de l'ancrage (mm)
d
J
70
90
90
90
90
90
90
Longueur de l'ancrage (mm)
d
J
80
100
115
135
160
200
240
Épaisseur Max. de l'installation (mm)
d
J
10
10
25
45
70
110
150
Type de cheville
d
J
Fraisée
Fraisée
Fraisée
Fraisée
Fraisée
Fraisée
Fraisée
Unités x
d
J
50
100
100
50
50
50
50
Type d'emballage
d
J
boîte
boîte
boîte
boîte
boîte
boîte
boîte
A
t
7 / 7 references
Applications
  • Ossatures de façade
  • Fixations pour encadrements de portes et fenêtres
  • Poutre carrée en bois
  • Portes
  • Fenêtres
  • Supports métalliques, rails
  • Armoires murales
Matériaux supports
Matériaux appropriés
Brique creuse
Brique creuse
Bloc creux silico-calcaire
Bloc creux silico-calcaire
Brique pleine silico-calcaire
Brique pleine silico-calcaire
Béton cellulaire
Béton cellulaire
Parpaing léger
Parpaing léger
Bloc de béton plein allégé
Bloc de béton plein allégé
Béton
Béton
Autres produits connexes
Comment installer
Étape 1
Étape 2
Étape 3
Étape 4
