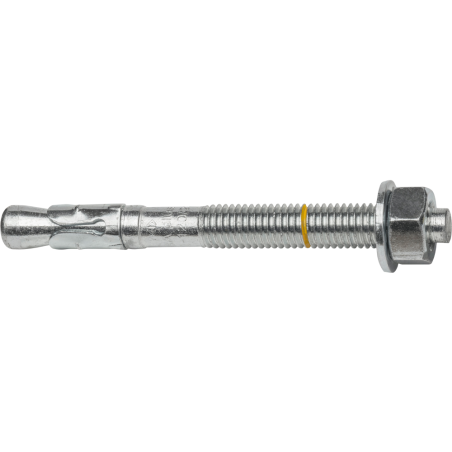

Goujon d'ancrage rapide BA plus, DIN440

Goujon d'ancrage métallique pour fixation de charges lourdes sur béton non fissuré
Goujon d'ancrage rapide BA plus, DIN440
Présentation du produit

Le goujon d'ancrage rapide BA Plus, DIN440 est approprié dans un très grand nombre d'applications. C'est un choix judicieux lors de fixations multiples sur béton non fissuré. Un large choix de longueurs avec grande rondelle pour constructions en bois est disponible. Le long filetage central rend son utilisation très flexible. Le marquage jaune de profondeur sur l'ancrage lui-même facilite la pré-installaton. Est recommandé pour des valeurs de charge élevées. Le cône d'expansion arrondi facilite l'insertion surtout si la fixation est traversante. Des inscriptions sur l'extrémité du gonjon (type, diamètre, longueur, épaisseur) permettent d'éviter toute confusion sur le choix de produit lors de l'installation ou remplacement. Fixation de précision et dureté de l'écrou et boulons conformés à froid.

Voir les vidéos
Liste de références
Filtres
Diamètre de perçage (mm)
10
12
16
Fermer
Profondeur de perçage (mm)
65
90
110
Fermer
Profondeur eff. d'ancrage (mm)
50
70
85
Fermer
Longueur de l'ancre [mm]
215
200
220
240
260
300
320
270
Fermer
Épaisseur Max. de l'installation (mm)
140
100
120
160
200
220
150
Fermer
Type de filetage
M10
M12
M16
Fermer
Référence
d
J
910215BAP
912200BAP
912220BAP
912240BAP
912260BAP
912300BAP
912320BAP
916220BAP
916270BAP
Diamètre de perçage (mm)
d
J
10
12
12
12
12
12
12
16
16
Profondeur de perçage (mm)
d
J
65
90
90
90
90
90
90
110
110
Profondeur eff. d'ancrage (mm)
d
J
50
70
70
70
70
70
70
85
85
Longueur de l'ancre [mm]
d
J
215
200
220
240
260
300
320
220
270
Épaisseur Max. de l'installation (mm)
d
J
140
100
120
140
160
200
220
100
150
Type de filetage
d
J
M10
M12
M12
M12
M12
M12
M12
M16
M16
Matériau
d
J
acier
acier
acier
acier
acier
acier
acier
acier
acier
Unités x
d
J
25
20
20
20
20
15
15
10
10
Type d'emballage
d
J
boîte
boîte
boîte
boîte
boîte
boîte
boîte
boîte
boîte
A
t
9 / 9 references
Applications
  • Consoles en acier
  • Fixation de structures en acier
  • Garde-corps
  • Ossatures de façade
  • Machines
  • Portes
  • Pipelines
  • Chemins de câbles
  • Systèmes d'étagères lourdes
Matériaux supports
eta
Matériaux appropriés avec homologations
Béton
Béton
